¶ 欢迎来到 Pailink Intelligence 常见问题页面
本文档面向用户，汇总了关于湃联智能微电网硬件在环验证平台的常见问题。点击下方产品链接可查看该产品对应的详细 FAQ。
¶ FAQ 链接集合
以下是关于 Pailink Intelligence 产品常见问题的链接集合。每个链接都将重定向到相应产品的专用页面，并提供与该机型相关的问题和解答：
MGS—10X
MGS—20X
¶ 通用问答
¶ 一、产品概述
▸ 你们公司主要做什么产品？
我们专注于微电网硬件在环验证平台的研发与生产，目前有以下三款产品：
| 产品型号 | 定位 | 适用用户 |
|---|---|---|
| MGS-104（小机箱） | 入门级桌面平台 | 适合希望深入理解硬件架构、有实验接线需求的用户 |
| MGS-104 Pro（大机箱） | 预装集成升级版 | 适合注重效率、开箱即用、快速进入算法验证的用户 |
| MGS-200（机柜） | 集群级验证平台 | 适合需要多节点（8节点）、多微网协同研究的实验室 |

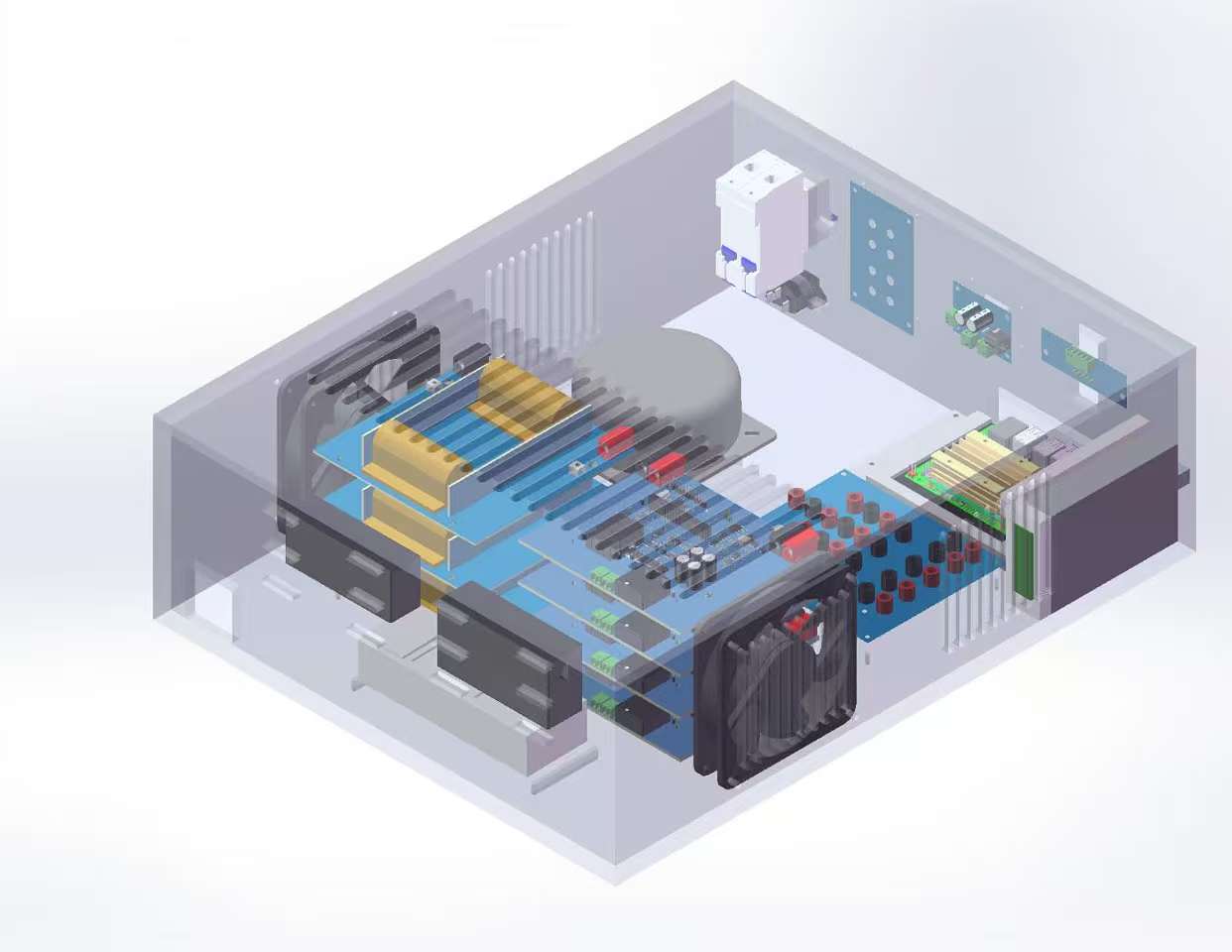

▸ MGS-104 和 MGS-104 Pro 有什么区别？
两款产品的验证能力完全一致，主要区别在于集成度和使用便捷性：

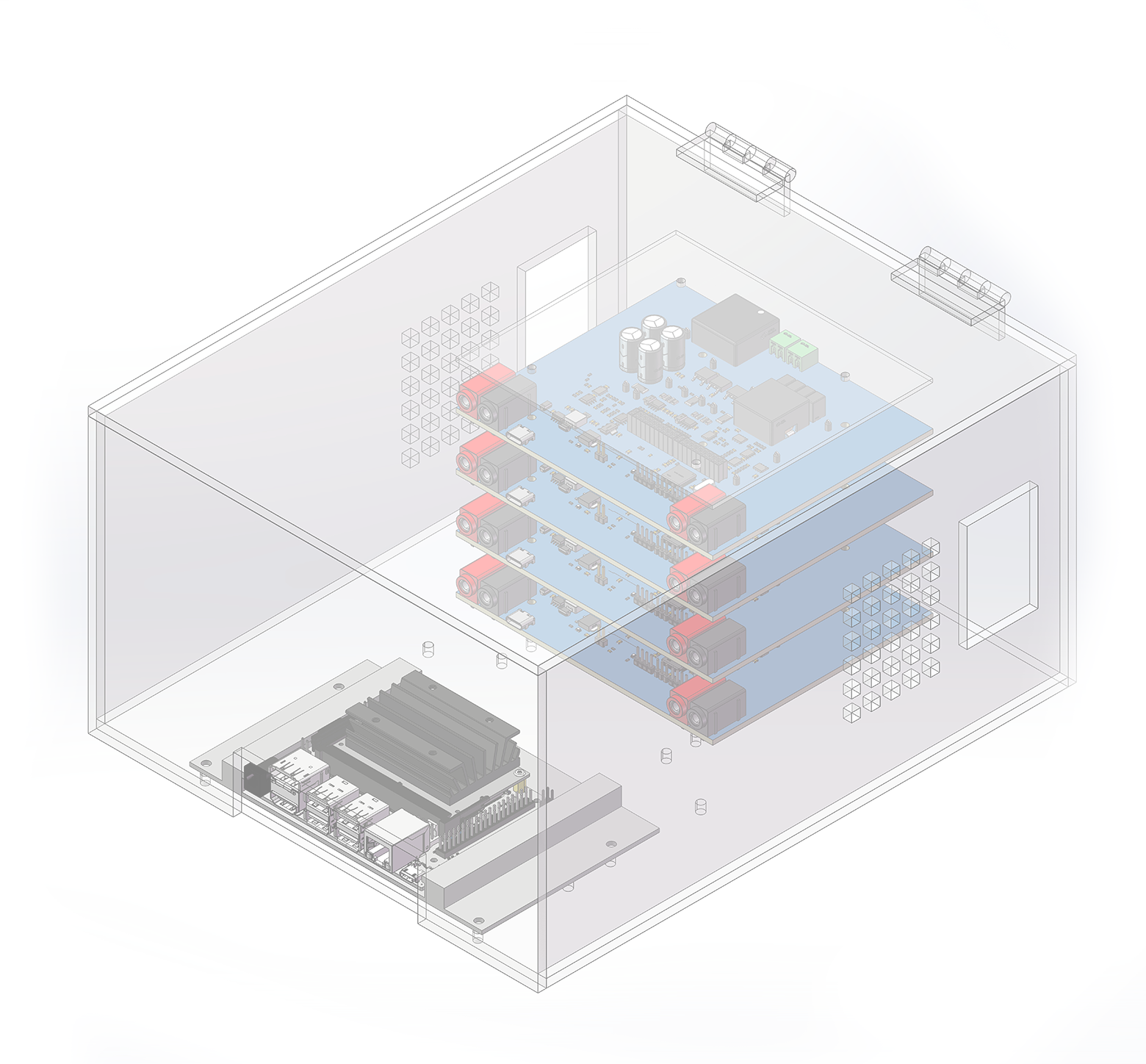

- MGS-104标准版（小机箱）：用户需自行接线，适合想深入了解硬件的用户，首次搭建约需 30-60 分钟。
- MGS-104 Pro（大机箱）：出厂已预装接线，开箱后只需连接显示器和电源即可使用，约 5-10 分钟即可上电。
一句话选择建议：想快速做算法验证选 Pro，想更加深入了解硬件结构选标准版。

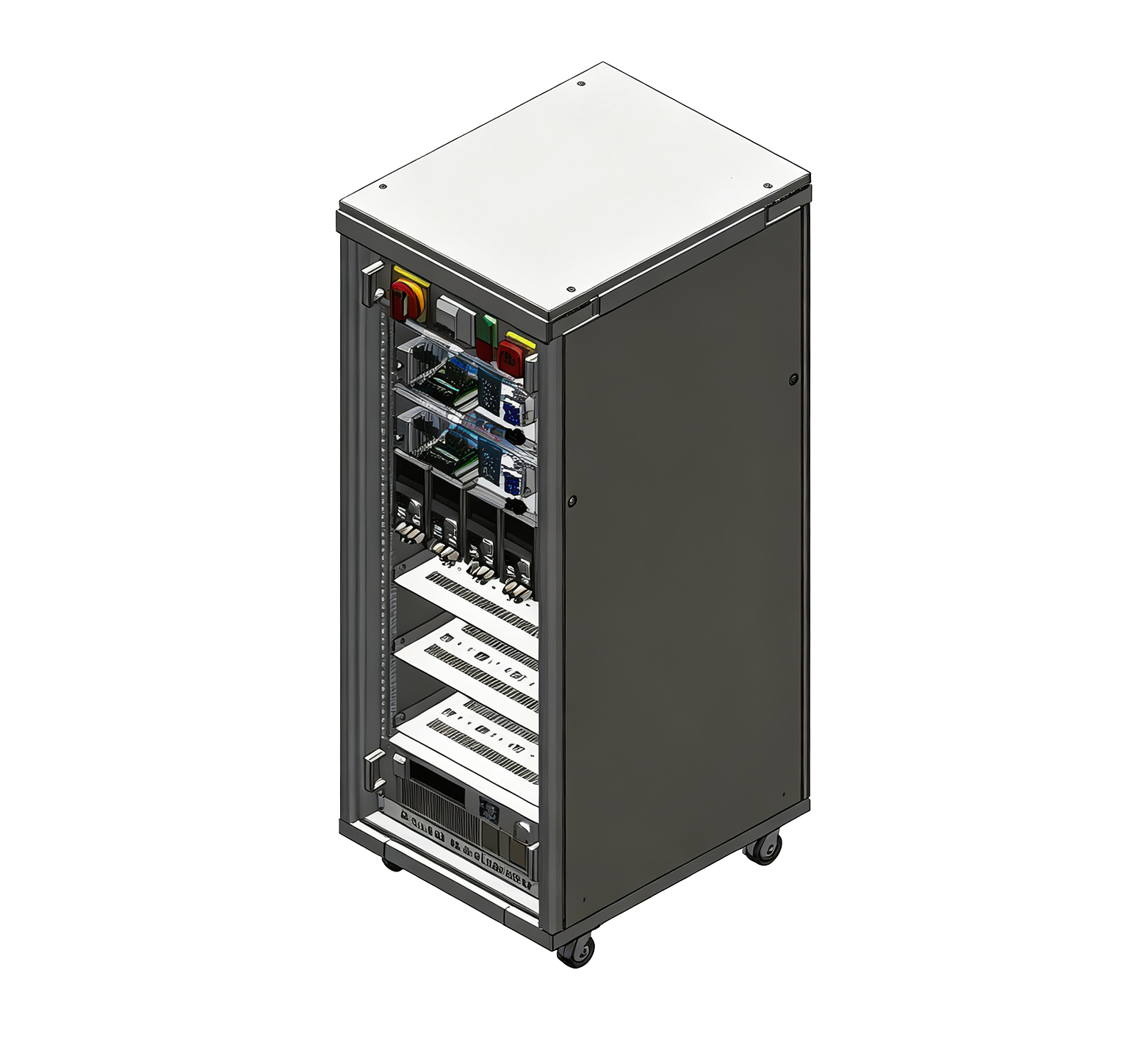

▸ MGS-200 机柜和 MGS-104 Pro 有什么关系？
MGS-200 机柜是将两台 MGS-104 Pro 机箱（分别作为主机与从机）集成到标准机柜的一体化解决方案，并且同时它还集成了配电系统、直流电源阵列、交流电源和散热系统，提供 8 节点集群级验证环境。机柜尺寸为 1665mm(高) × 616mm(宽) × 806mm(深)。
▸ 这个平台主要用于什么场景？
我们的平台专为 AI + 微电网 场景设计，典型用途包括：
- 基于强化学习的微电网能量管理
- 光储充场站功率分配策略研究
- 源网荷储协同控制算法验证
- 虚拟电厂（VPP）调度策略开发
- 多智能体协同控制算法验证
- 高校教学与科研实验
▸ 这个平台能模拟哪些电力设备？
| 模拟单元 | 能力 |
|---|---|
| 光伏（PV） | 预设功率曲线、典型日曲线、随机波动、云层遮挡模拟 |
| 储能（Battery） | 双向充放电、可配置电池容量、初始 SOC、充放电效率 |
| 负载（Load） | 恒功率负载、冲击性负载、柔性负荷 |
| 公共耦合点（PCC） | 并网/离网模式，功率平衡控制 |
▸ 平台的"缩微复现"是什么意思？
"低压缩比缩微复现"是我们的核心技术：在 20V 直流 / 12V 交流的低压安全环境下，通过电压、电流按比例缩放，同时保持时间常数、谐振频率等关键动态参数与真实系统一致。单平台（4节点）可等效 80~200 kW 的真实微电网系统。
💡 简单理解：你在实验室桌面上跑的实验结果，可以直接映射到真实的兆瓦级微电网上。
¶ 二、硬件与配件
▸ 平台上电后各指示灯代表什么？
| 位置 | 绿灯/正常 | 红灯/异常 |
|---|---|---|
| ZLG CAN盒 | 绿灯闪烁/常亮 → 通信正常 | 红灯 → 通信异常，请检查 USB 连接 |
| 功率单元板卡 | — | 红灯常亮 → 辅助供电正常；不亮 → 供电异常 |
| 软件界面节点 | 绿色 "Online" → 通信正常 | 红色 "Offline" → 通信失败 |
▸ 平台支持哪些通信接口？
- CAN 总线：系统主通信总线，通信周期 100ms，波特率 500kbps
- 以太网：千兆以太网口（位于 Jetson 上）
- USB 3.2：4个 USB 3.2 Gen2 Type-A 接口
- HDMI/DisplayPort：用于连接显示器
▸ 平台的供电要求是什么？
| 产品型号 | 供电需求 |
|---|---|
| MGS-104（小机箱） | Jetson：19V/2.37A 适配器；功率单元：12V/3A 适配器；外部直流源：10-20V/0-5A |
| MGS-104 Pro（大机箱） | 总电插头接入 220V 市电；外部直流电源（推荐 15V）；外部交流电源（推荐 12V/220V） |
| MGS-200（机柜） | 市电接入配电箱，内置直流电源阵列（4×IT6720）及交流电源 |
▸ 开箱后配件有哪些？
MGS-104（小机箱）标准配件：
- 功率单元板卡（3片 DC/DC + 1片 AC/DC）
- Jetson Orin Nano 开发套件
- 金属电阻板、线缆、CAN盒、烧录工具等
MGS-104 Pro（大机箱）标准配件：
- 预装整机（内部已全部接线）
- 香蕉头电源线（红黑各 2 条）
- 配套文档手册
📋 详细的配件清单请参考产品随附的《产品交付清单》。
▸ 我可以额外扩展节点数量吗？
可以。MGS-104 系列产品支持多机箱堆叠扩展，通过 CAN 总线将多台机箱级联，实现更多节点（如 MGS-200 的 8 节点配置）的协同控制。
▸ 平台可以在什么环境下工作？
| 项目 | 要求 |
|---|---|
| 工作温度 | 0°C ~ 40°C（实验室典型环境） |
| 存储温度 | -20°C ~ 60°C |
| 湿度 | 5% ~ 90%，非冷凝 |
MGS-104 Pro 和 MGS-200 配备主动散热风扇，适合长时间连续运行。
¶ 三、开箱与安装
▸ MGS-104（小机箱）首次使用需要做什么？
- 开箱检查：对照物料清单核对所有配件
- 硬件接线：使用香蕉头线缆连接功率单元、电阻和电源（注意红正黑负！）
- 通信连接：连接 CAN 盒、5Pin 通信端子、2Pin 辅助电源端子
- 外部设备：连接显示器、键盘、鼠标
- 上电启动：先开辅助供电，再开直流/交流电源
- 登录系统：用户名
mgs104，密码mgs104
⚠️ 重要警告：所有功率单元没有防反电路！红正黑负必须反复确认，接反会导致设备损坏！
▸ MGS-104 Pro 首次使用需要做什么？
Pro 版本出厂前已完成接线和整机测试，开箱后只需：
- 从包装箱取出整机，放置在平稳通风台面上
- 连接直流电源（红黑香蕉头线缆）
- 连接交流电源（品字供电线）
- 连接显示器、键盘、鼠标
- 插入总电插头到 220V 市电
- 打开辅助供电开关（风扇启动、功率单元红灯亮起）
- 启动直流/交流电源
- 等待 Jetson 启动，登录系统启动 APP
✅ 全程无需打开机箱或触碰内部接线！
▸ MGS-200 机柜安装需要注意什么？
MGS-200 机柜安装涉及双机联调，需要注意：
- 装柜前：必须先进行双机箱联机通信验证
- 启动顺序至关重要：辅助电源 → 直流源 → 交流源（不可颠倒）
- 首次使用：直流源应先设为 1V 验证电路正确，确认无误后再调至 15V
- 详细步骤请参考产品附带的《MGS-200 产品使用步骤》文档
▸ 开机和关机的正确顺序是什么？
开机顺序（以 Pro/机柜为例）：
辅助电源上电 → 直流电源启动(15V) → 交流电源启动 → Jetson 启动 → 打开 APP
关机顺序（逆向操作）：
交流源调零/关闭 → 直流源调零/关闭 → 辅助电源关闭 → 系统关机 → 断开总电源
⚠️ 禁止直接切断总电源关机，务必按顺序逐步关闭各模块。
▸ 接线时有什么安全注意事项？
- ⚠️ 红正黑负：所有功率线缆反复确认极性，没有防反电路
- ⚠️ 接线前确保所有电源处于关闭状态
- ⚠️ 切勿使用万用表测量功率单元板卡上的元器件
- ⚠️ 勿带电插拔内部线缆端子
- ✅ 不确定时请先联系技术支持
¶ 四、软件与APP
▸ 平台预装了什么软件？
平台预装 Ubuntu 20.04 LTS 操作系统，并预装了：
- Pailink Intelligence APP：图形化实时监控界面，支持电压/电流/功率曲线显示与数据导出
- Python 3.8+ 开发环境
- Python SDK：完整的 API 接口，用户无需接触底层 C 代码
- 预置案例脚本：4-5 个配套案例，覆盖功率平衡、轨迹回放、协同控制等场景
▸ Pailink Intelligence APP 怎么使用？
- 在 Jetson 桌面进入
/Pailink Intelligence文件夹 - 双击
Pailink Intelligence(Application)启动 - 点击
Run Algorithm→Load选择案例脚本 - 观察实时功率响应、数据刷新及波形
▸ 我可以用 Python 写自己的算法吗？
当然可以。平台提供完整的 Python SDK，您可以：
- 使用
api.node[节点编号].p = 功率值下发功率指令 - 使用
api.get_all_data()获取实时采样数据 - 开发自定义控制算法（MPC、强化学习、规则策略等）
- 一键安装 SDK，完整 API 接口文档可在线查阅
▸ 可以远程连接平台吗？
支持 SSH 远程操作：
- 确认 Jetson 与您的电脑处于同一网络
- 在 Jetson 终端输入
hostname -I获取 IP 地址 - 使用 SSH 客户端连接：
ssh mgs104@<IP地址> - 远程运行 Python SDK 脚本或通过 SCP 上传算法
▸ 平台提供了哪些示例案例？
| 案例 | 内容 | 适合场景 |
|---|---|---|
| Case 1 | 光伏+储能+负载 三节点功率平衡 | 离网微电网基础控制 |
| Case 2 | CSV 工况轨迹回放 | 实测数据复现、标准工况测试 |
| Case 3 | 四节点协同控制（含 PCC） | 并网控制、直流母线支撑 |
| Case 4 | 基于强化学习的储能经济调度 | AI 控制算法验证 |
| PRO Case 1 | 8节点双机级联 | 多微电网分区协同 |
所有案例均提供完整源代码和配套文档，可直接运行或作为二次开发模板。
▸ 数据采集频率是多少？
系统默认采样上报周期为 100ms（10Hz），可通过 Pailink Intelligence 软件在 1Hz ~ 20Hz 范围内设置，最小周期为 50ms。
▸ 节点功率有没有限制？
Runtime 层内置了 Power Clamp（功率限幅） 机制，确保下发的功率指令不会超出硬件安全范围：
| 节点 | 限幅范围 | 说明 |
|---|---|---|
| Node1（光伏） | -40W ~ 0W | 只输出不吸收 |
| Node2（储能） | -40W ~ +40W | 双向充放电 |
| Node3（负载） | 0W ~ +40W | 只吸收不输出 |
| Node4（PCC） | -40W ~ +15W | 并网功率交换 |
超出范围的值会被自动修正为安全值，不会下发到硬件。
¶ 五、实验与案例
▸ 我可以用这个平台做什么实验？
典型实验包括但不限于：
- 功率平衡控制：光伏、储能、负载三节点协同
- AI 控制验证：强化学习储能调度、MPC 预测控制
- 工况复现：导入实际 CSV 数据回放真实工况
- 并网/离网切换：PCC 节点控制策略验证
- 多微网协同：双机级联/机柜集群部署
▸ 平台能验证多快的控制算法？
平台聚焦于 AI 协同控制 时间尺度，控制周期为 100ms ~ 分钟级。不适用于微秒级超快保护验证（如电力电子器件级保护）。
▸ 平台的功率方向如何定义？
系统采用"母线视角"的功率符号约定：
| 符号 | 含义 | 示例 |
|---|---|---|
| 负值（如 -30W） | 节点向直流母线输出功率 | 光伏发电、储能放电 |
| 正值（如 +30W） | 节点从直流母线吸收功率 | 负载消耗、储能充电 |
▸ 实验数据怎么导出？
通过 Pailink Intelligence APP 可实时查看并导出电压、电流、功率曲线数据，支持数据导出功能，方便后续分析。
¶ 六、故障排查
▸ 功率单元板卡红灯不亮怎么办？
- 检查辅助供电开关是否打开
- 检查辅助电源适配器是否插紧
- 如确认供电正常仍不亮，请联系技术支持
⚠️ MGS-104 Pro / MGS-200 用户请勿自行打开机箱检查内部接线。
▸ 通信失败（CAN盒异常）怎么办？
| 现象 | 排查步骤 |
|---|---|
| CAN盒灯全灭 | 检查 USB 连接线是否插紧 |
| CAN盒红灯亮 | 检查 USB 连接，重启 Jetson |
| 软件界面节点红色 | 重启 Pailink Intelligence APP |
| CAN盒绿灯不闪 | 检查波特率设置是否为 500kbps |
▸ 软件界面显示节点离线怎么办？
- 首先检查 ZLG CAN盒指示灯是否正常（绿灯闪烁为正常）
- 重启 Pailink Intelligence APP
- 如仍未恢复，重启 Jetson 系统
▸ 散热风扇不转怎么办？
- 检查辅助供电是否已经打开
- 确认辅助电源适配器已正确连接
MGS-104 Pro 和 MGS-200 的散热风扇与辅助电源联动，上电后应自动启动。请勿长时间无风扇运行。
▸ 下发功率指令无响应怎么办？
- 检查外部电源是否已打开
- 确认直流/交流电源输出是否正常
- 检查电源极性是否正确（红正黑负）
- 确认功率指令是否超出限幅范围
❌ 勿带电插拔线缆进行排查。
▸ 系统出现震荡或崩溃怎么办？
- 立即停止下发功率指令
- 检查功率设置是否超出 ±30W 安全范围
- 尝试复位系统重新启动
- 如问题持续，请联系技术支持
❌ 勿继续加大功率尝试。
▸ 采样数据异常怎么处理？
- 确认采样值是否在规格范围内（直流电压 0~25V，电流 -3A~+3A；交流电压 0~17Vac，电流 -4.5A~+4.5A）
- 检查软件中的采样频率设置（1Hz~20Hz）
- 检查连接线缆是否接触良好
¶ 七、售后服务与支持
▸ 产品有保修吗？
产品出厂前均经过整机功能测试，享受标准保修服务。具体保修条款请以合同约定为准。
▸ 收货后发现缺件或损坏怎么办？
请于签收后 48小时内 联系售后，对照物料清单逐项核对，我们将尽快为您处理。
▸ 从哪些渠道可以获得技术支持？
支持与反馈详见
▸ 有哪些文档可以参考？
| 文档名称 | 说明 |
|---|---|
| 产品技术规格书 | 硬件参数、接口定义、软件能力 |
| 快速入门指南 | 开箱、接线、上电、运行第一个脚本 |
| Python SDK 在线文档 | API 接口说明与示例代码 |
| 应用场景手册 | 典型验证场景与操作指南 |
| 技术验证报告 | 缩微复现原理与映射案例 |
▸ 可以到现场培训吗？
我们提供产品交付时的现场培训和指导服务，具体安排可与销售或技术支持团队沟通。
¶ 故障排除
¶ 知识分享
想了解更多实用技巧？
欢迎查阅产品配套文档了解更多使用技巧与最佳实践，帮助您优化实验流程、调整控制参数，从而获得更好的验证效果。
湃联智能 · 让微电网验证更简单
如以上 FAQ 未能解决您的问题，欢迎联系我们的技术支持团队获取进一步帮助。
